當前位置：首頁 >> 角座閥
>> 絲口角座閥 >> 絲口氣動角座閥 更新時間 2025-5-10 0:27:25
絲口角座閥
| 絲口氣動角座閥 |
 |
產品名稱： | 絲口氣動角座閥 | |||||
| 型號： | JZ611F/W | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 304、316不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【絲口氣動角座閥】 | |||||||
絲口氣動角座閥詳細介紹
絲口氣動角座閥主要技術參數：
閥體材質：304、316、316L閥芯材質：304、316、316L
閥座材質：PTFE、F46
公稱通徑：DN15-DN80
適用溫度：PTFE：-30℃～180℃
F46：-30℃～220℃ 執行器必須不銹鋼
F46：-30℃～220℃ 執行器必須不銹鋼
環境溫度：-30℃～80℃
公稱壓力：1.6Mpa
連接方式：絲口
設計標準：GB、ANSI、DIN、ISO
控制方式：單作用：氣開式、氣關式，雙作用
氣缸材質：聚酰胺PA、不銹鋼
可選附件：電磁閥、限位開關、電氣定位器

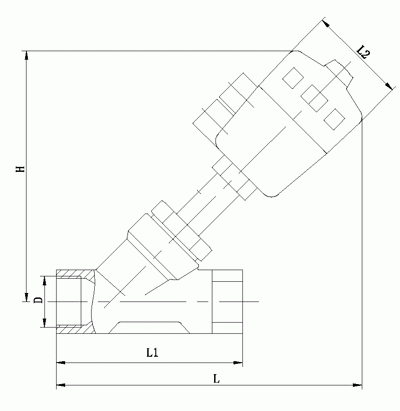

絲口氣動角座閥外形結構圖：
絲口氣動角座閥連接尺寸：
口徑 |
英寸 |
內徑 |
Kv值 |
最大壓差 |
氣源壓力 |
氣缸缸徑 |
流向 |
|
DN10 |
3/8’ |
10 |
3.7 |
0-16bar |
4-7bar |
50 |
蒸汽、氣體 閥座上流向 |
|
DN15 |
1/2’ |
15 |
4.2 |
50 |
||||
DN20 |
3/4’ |
20 |
8.0 |
50 |
||||
DN25 |
1’ |
25 |
19.0 |
63 |
||||
DN32 |
1-1/4’ |
32 |
27.5 |
63 |
||||
DN40 |
1-1/2’ |
40 |
42.0 |
63 |
液體、氣體 防水錘 閥座下流向 |
|||
DN50 |
2’ |
50 |
55.0 |
80 |
||||
DN65 |
2-1/2’ |
65 |
90 |
100 |
||||
DN80 |
3 |
80 |
100 |
|||||
DN100 |
4 |
100 |
125 |
絲口氣動角座閥外形結構圖：
絲口氣動角座閥連接尺寸：
口徑 |
英寸 |
絲口氣動角座閥 |
重量 |
||||
L |
L1 |
D |
H |
L2 |
|||
DN10 |
3/8’ |
135 |
65 |
G3/8 |
110 |
53 |
0.8 |
DN15 |
1/2’ |
173 |
85 |
G1/2 |
137 |
64 |
1.0 |
DN20 |
3/4’ |
178 |
95 |
G3/4 |
145 |
64 |
1.1 |
DN25 |
1’ |
210 |
105 |
G1 |
185 |
80 |
1.45 |
DN32 |
1-1/4’ |
220 |
120 |
G1-1/4 |
185 |
80 |
2.55 |
DN40 |
1-1/2’ |
228 |
130 |
G1-1/2 |
185 |
80 |
4.5 |
DN50 |
2’ |
268 |
150 |
G2 |
215 |
100 |
6.3 |
DN65 |
2-1/2 |
282 |
185 |
G2-1/2 |
300 |
126 |
13.5 |
DN80 |
3 |
368 |
220 |
G3 |
340 |
126 |
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【絲口氣動角座閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
