當前位置：首頁 >> 消防閥門
>> 水流指示器 >> 法蘭式水流指示器 更新時間 2025-5-10 0:23:42
水流指示器
| 法蘭式水流指示器 |
 |
產品名稱： | 法蘭式水流指示器 | |||||
| 型號： | ZSJZ | ||||||
| 口徑： | DN50-200 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | 鑄鐵、球鐵、鑄鋼 | ||||||
|
|||||||
| 您正在瀏覽：【法蘭式水流指示器】 | |||||||
法蘭式水流指示器詳細介紹
法蘭式水流指示器概述：
法蘭式水流指示器用于自動噴水滅火系統中將水流信號轉換成電信號的一種報警裝置。是自動噴水滅火系統中的輔助報警裝置。
法蘭式水流指示器用途：
一般安裝在系統各分區的配水干管或配水管上，可將水流動的信號轉換為電信號，對系統實施監控，報警的作用。該水流指示器是由本體，微動開關，槳板，法蘭(或螺紋)三通等組成。當系統某區發生火警，噴頭噴水時，該管網中水流動的信號轉換為電信號輸出，傳至模塊或控制中心顯示火災位置，實現區域報警。當噴頭停止噴水，槳板又自動復位到伺服狀態，報警消失。水流指示器包括法蘭式水流指示器、馬鞍式水流指示器、螺紋式水流指示器、焊接式水流指示器。
法蘭式水流指示器性能參數：
法蘭式水流指示器性能參數：
| 法蘭式水流指示器基本參數 | |
| 規格 | DN50-DN200 |
| 工作壓力 | 1.2MPa |
| 靈敏度 | 報警流量≤37.5L/MIN |
| 觸點容量 | DC 24V 0.5-0.1A |
| 觸點輸出 | 常開和常閉各一對 |
| 延遲時間 | 2-90s |

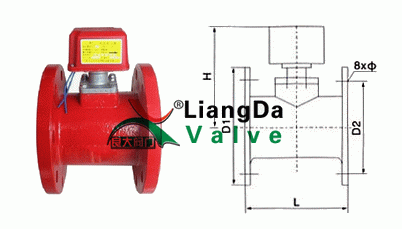

法蘭式水流指示器結構圖：
法蘭式水流指示器外形尺寸：
型號 |
公稱直徑 |
長度L |
高度H |
閥體外徑 |
溝槽直徑 |
連接方式 |
ZSJZ-F-80-1.2 |
80 |
214 |
142 |
88.9 |
84.9 |
法蘭連接 |
ZSJZ-F-100-1.2 |
100 |
214 |
145 |
108 |
103.7 |
法蘭連接 |
ZSJZ-F-100-1.2 |
100 |
214 |
145 |
114.3 |
110.1 |
法蘭連接 |
ZSJZ-F-150-1.2 |
150 |
234 |
170 |
159 |
154.5 |
法蘭連接 |
ZSJZ-F-150-1.2 |
150 |
234 |
170 |
165.1 |
160.8 |
法蘭連接 |
ZSJZ-F-150-1.2 |
150 |
234 |
170 |
168.3 |
164.4 |
法蘭連接 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭式水流指示器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
