襯膠過濾器
| 襯膠過濾器 |
 |
產品名稱： | 襯膠過濾器 | |||||
| 型號： | GL41J | ||||||
| 口徑： | DN15-600 | ||||||
| 壓力： | 0.6-4.0MPa | ||||||
| 材質： | 鑄鐵、碳鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【襯膠過濾器】 | |||||||
襯膠過濾器詳細介紹
襯膠過濾器產品概述：
襯膠過濾器產品概述：
襯膠過濾器在原有的過濾器閥體結構內腔表面加制覆有可供選擇的各種橡膠，可以方便的分離雜質和清除雜質，而不影響流量，具有過濾和排污的功能。襯膠過濾器是除去液體中少量固體顆粒的防腐設備。可保護壓縮機、泵、儀表和其他設備的正常工作。當流體進入有一定規格的濾網的濾桶后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的的濾桶取出來，處理后從新裝入即可，因此，使用維護極為方便。目前已廣泛應用于石油、化工、醫藥、制冷 、輕工、環保等行業。
襯膠過濾器產品特點：
1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小，重量輕。
2、濾芯網材質，均為全不銹鋼制作。耐腐蝕性強，使用壽命長。
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品等、或根據用戶要求。
4、伸縮型特點：拉伸長度，最大位置可移伸100mm。有利于安裝方便，提高工作效率。
主要零件部件材料表 |
序號 |
零件名稱 |
材料 |
1 |
閥體 |
鑄鐵、碳鋼、不銹鋼 |
|
2 |
濾芯網 |
不銹鋼 |
|
3 |
襯里層 |
丁晴橡膠、三元乙丙橡膠、氟橡膠 |
|
4 |
濾網蓋 |
鑄鐵、碳鋼、不銹鋼 |

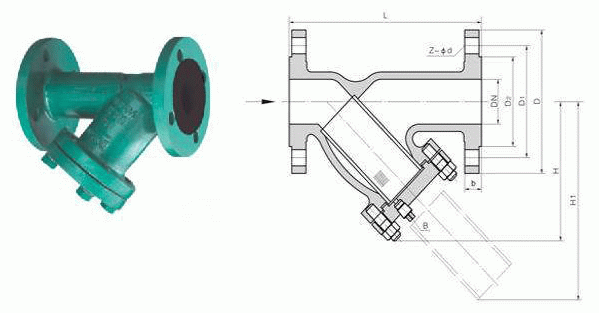

襯膠過濾器外形結構圖：
襯膠過濾器連接尺寸：
產品型號 |
(DN) |
|
(MPa) |
(℃) |
(mm)外形尺寸 |
||
L |
H1 |
H2 |
|||||
GL41J |
15—20 |
法蘭 |
1.6 |
80 |
150 |
53 |
70 |
GL41J |
32 |
法蘭 |
1.6 |
80 |
1 80 |
73 |
120 |
GL41J |
40 |
法蘭 |
1.6 |
80 |
200 |
75 |
135 |
GL41J |
50 |
法蘭 |
1.6 |
80 |
230 |
80 |
165 |
GL41J |
65 |
法蘭 |
1.6 |
80 |
270 |
93 |
180 |
GL41J |
80 |
法蘭 |
1.6 |
80 |
290 |
100 |
189 |
GL41J |
100 |
法蘭 |
1.6 |
80 |
310 |
110 |
235 |
GL41J |
125 |
法蘭 |
1.6 |
80 |
400 |
125 |
280 |
GL41J |
150 |
法蘭 |
1.6 |
80 |
430 |
143 |
345 |
GL41J |
200 |
法蘭 |
1.6 |
80 |
500 |
170 |
410 |
GL41J |
250 |
法蘭 |
1.6 |
80 |
590 |
203 |
610 |
GL41J |
300 |
法蘭 |
1.6 |
80 |
650 |
230 |
690 |
GL41J |
350 |
法蘭 |
1.6 |
80 |
700 |
255 |
780 |

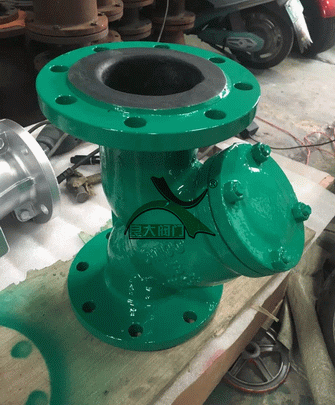

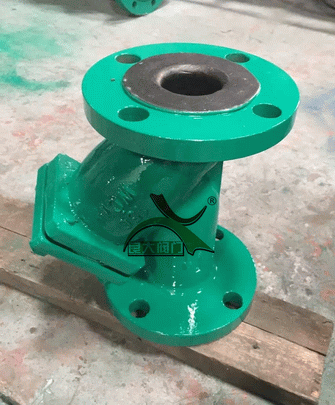

襯膠過濾器產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【襯膠過濾器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
