當前位置：首頁 >> 陶瓷閥門 >> 陶瓷圓盤閥 >> 耐磨陶瓷圓盤閥

更新時間 2025-5-10 0:35:14

陶瓷圓盤閥

耐磨陶瓷圓盤閥

產品名稱：

耐磨陶瓷圓盤閥

型號：

YP643TC

口徑：

DN50-300

壓力：

1.0-6.4MPa

材質：

鑄鋼、不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【耐磨陶瓷圓盤閥】

耐磨陶瓷圓盤閥詳細介紹

氣動耐磨陶瓷圓盤閥產品概述：

氣動耐磨陶瓷圓盤閥具有獨特的結構和制造工藝，工作時執行器帶動連桿和驅動臂旋轉從而驅動圓盤閥瓣。整個圓盤閥瓣的密封表面在螺旋彈簧的作用下一直緊貼著密封座，彈簧可以讓閥瓣垂直運動，以補償閥體等部件的熱膨脹和收縮，也用于平衡管道壓力，防止小顆粒物質進入密封表面。閥門驅動臂作用力和密封座的摩擦力是閥瓣在密封表面自動旋轉，從而拋光密封表面和鏟掉表面堆積物。

氣動耐磨陶瓷圓盤閥應用范圍：

氣動耐磨陶瓷圓盤閥廣泛應用于硬顆粒、腐蝕性或結渣性介質、高溫高壓、動作頻繁等工況。主要應用場所有：電廠中的煤粉輸送、煤粉噴射、灰渣排放系統，污水、廢水處理系統等：造紙業中的紙張輸送、污水、廢水處理系統：化工行業中催化劑輸送系統：水泥制造業中的泥漿輸送系統等。

氣動耐磨陶瓷圓盤閥應用規范：

設計與制造		GB/T 12224
連接端尺寸 Connection end dimension	結構長度 Structural length	廠商標準 Manufacturer's standard
	法蘭尺寸 Flange dimension	JB/T79.1
檢驗與試驗 Inspection and test		GB/T 9092
材料 Material	碳鋼 Carbon steel	GB/T 12229
	不銹鋼 Stainless steel	GB/T 12230
標志 Mark		GB/T 12220
供貨 Supply		GB/T 12252

氣動耐磨陶瓷圓盤閥零件材料：

序號	名稱	材料	序號	名稱	材料
1	中體 Middle body	WCB	5	托架 Bracket	WCB
2	法體 Flange body	WCB	6	閥體 Body	WCB
3	閥座 Seat	結構陶瓷 Structural Ceramic	7	氣動裝置 Pneumatic device	成品件 Finished pieces
4	閥板 Plate	WCB+結構陶瓷 WCB of Structural Ceramic	8	支架 Blacket	Q235

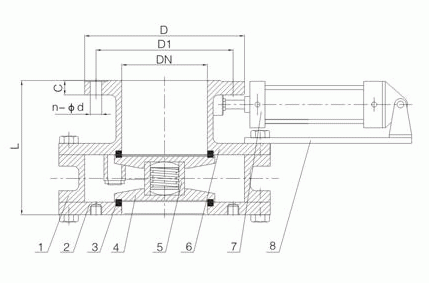

氣動耐磨陶瓷圓盤閥外形結構圖：

氣動耐磨陶瓷圓盤閥連接尺寸：

DN	PN(Mpa)	L	D	D1	C	n-d
50	1.0	210	160	125	16	4-Φ18
65		210	180	145	18	4-Φ18
80		250	195	160	20	8-Φ18
100		250	215	180	20	8-Φ18
125		265	245	210	22	8-Φ18
150		285	280	240	24	8-Φ23
200		310	340	295	26	8-Φ23
250		350	405	350	30	12-Φ23
300		350	460	400	30	12-Φ23

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【耐磨陶瓷圓盤閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
