塑料止回閥
| 承插式塑料止回閥 |
 |
產品名稱： | 承插式塑料止回閥 | |||||
| 型號： | H61F-10S | ||||||
| 口徑： | DN15-150 | ||||||
| 壓力： | 1.0-1.6MPa | ||||||
| 材質： | RPP/PPH/UPVC/CPVC/PVDF | ||||||
|
|||||||
| 您正在瀏覽：【承插式塑料止回閥】 | |||||||
承插式塑料止回閥詳細介紹
H61F-10S承插式塑料止回閥概述：
承插式塑料止回閥又稱承插式塑料單向閥，在化工行業使用廣泛，例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。塑料止回閥體重量輕、耐腐蝕性強、外型結構緊湊美觀、容易安裝，材質衛生無毒、耐磨損、容易拆卸、維護簡單、應用范圍廣。適用介質：水、空氣、油類、腐蝕性化學液體。塑料止回閥分為升降式塑料止回閥，旋啟式塑料止回閥，立式塑料止回閥。

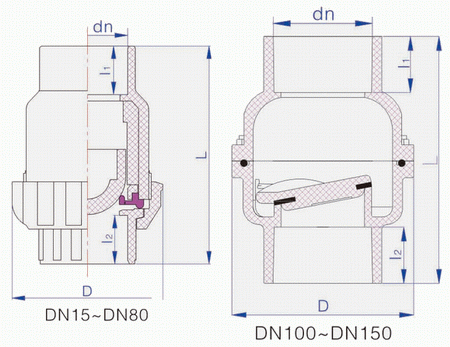

H61F-10S承插式塑料止回閥外形結構圖：
H61F-10S承插式塑料止回閥連接尺寸：
公稱通徑 |
dn |
D |
L |
I1 |
I2 |
15 |
20 |
54 |
90 |
22.5 |
22.5 |
20 |
25 |
63 |
106 |
25.5 |
25.5 |
25 |
32 |
73.5 |
124 |
29 |
29 |
32 |
40 |
84.5 |
139 |
32 |
32 |
40 |
50 |
98 |
150 |
35 |
35 |
50 |
63 |
119 |
169 |
38 |
38 |
65 |
75 |
150 |
242 |
65 |
65 |
80 |
90 |
170 |
268 |
70 |
70 |
100 |
110 |
290 |
390 |
86.5 |
86.5 |
150 |
160 |
282 |
379 |
90 |
90 |
單位為毫米（mm） |
|||||
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【承插式塑料止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
