當前位置：首頁 >> 電動閥門
>> 電動比例積分閥 >> 比例積分電動三通閥 更新時間 2025-5-10 0:37:23
電動比例積分閥
| 比例積分電動三通閥 |
 |
產品名稱： | 比例積分電動三通閥 | |||||
| 型號： | VB3300 | ||||||
| 口徑： | DN25-65 | ||||||
| 壓力： | 1.0-2.5MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、黃銅、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【比例積分電動三通閥】 | |||||||
比例積分電動三通閥詳細介紹
比例積分電動三通閥產品概述：
比例積分電動三通閥由電動執行器，三通閥體，變壓器，比例積分溫控器，溫度傳感器五件套組成，用于控制蒸汽或冷熱水的流量控制，廣泛適用于中央空調新風機組、采暖、水處理、工業加工行業等系統。閥體：黃銅
閥桿：不銹鋼AISI302
閥芯：黃銅
壓力：1.6MPa
使用溫度：-10-120℃
連接方式：BSP平行內螺紋（BS21）
連接方式：BSP平行內螺紋（BS21）
工作介質：水、冷熱水、50%乙二醇、蒸汽等
閥桿密封件：四層V型及O型組合丁腈膠密封件，聚四氟乙烯密封套
流速特性：等百分比
泄漏量：少于KV值的0.05%

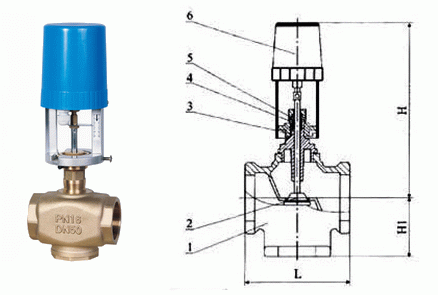

比例積分電動三通閥外形結構圖：
比例積分電動三通閥安裝調試：
1、安裝前必須仔細閱讀說明書，切斷有關電源并必須由專業技術人員進行安裝。
1、安裝前必須仔細閱讀說明書，切斷有關電源并必須由專業技術人員進行安裝。
2、水流方向必須同閥體上的箭頭方向相同。
3、閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。
4、閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。與周圍管道、設備、建筑物必須保持足夠的維修操作空間，必須安裝在維修人員通過檢修孔能觸及到的地方。
5、閥體安裝完畢并與管路通過試壓后才可安裝驅動器。
6、若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。
7、安裝完畢并檢查無誤后，通電調試。至少應觀察驅動器的三個完整運行周期，確定所有部件正確為止。
8、經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證電動三通閥對水流開關的有效性。
比例積分電動三通閥連接尺寸：
型號
|
規格
DN（mm）
|
主要尺寸
|
Kv
(m3/h)
|
行程
(mm)
|
關閉壓差
(KPa)
|
|||
二通
|
三通
|
L
|
H
|
H1(三通)
|
||||
VB3200-25
|
VB3300-25
|
25
|
10
|
250
|
80
|
10
|
19
|
1400
|
VB3200-32
|
VB3300-32
|
32
|
120
|
260
|
85
|
16
|
22
|
800
|
VB3200-40
|
VB3300-40
|
40
|
130
|
280
|
85
|
25
|
22
|
500
|
VB3200-50
|
VB3300-50
|
50
|
150
|
300
|
90
|
40
|
22
|
400
|
VB3200-65
|
VB3300-65
|
65
|
170
|
310
|
95
|
63
|
22
|
200
|
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【比例積分電動三通閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
