當前位置：首頁 >> 排泥閥
>> 角式排泥閥 >> 角式隔膜排泥閥 更新時間 2025-5-10 0:29:15
角式排泥閥
| 角式隔膜排泥閥 |
 |
產品名稱： | 角式隔膜排泥閥 | |||||
| 型號： | 100S、HB100S | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵，鑄鋼，不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【角式隔膜排泥閥】 | |||||||
角式隔膜排泥閥詳細介紹
角式隔膜排泥閥產品用途：
角式隔膜排泥閥是一種角型隔膜式截止類閥門。適用于水廠、水處理廠，作為排除水池內泥沙及污物用。閥門內部為尼龍強化橡膠隔膜，并設計為角型結構，利用污物的順利排除，安裝方便，使用壽命長。
角式隔膜排泥閥外形結構圖：
角式隔膜排泥閥連接尺寸：

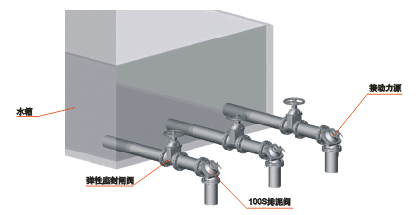

角式隔膜排泥閥安裝示意圖：
角式隔膜排泥閥工作原理：
角式隔膜排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低等優點，經由外部液動（氣動）控制管路，集中控制，啟閉主閥作用等特點。
角式隔膜排泥閥技術參數：
角式隔膜排泥閥零件材料：| 公稱壓力MPa | 試驗壓力MPa | 適用溫度 | 適用介質 | |
| 殼體 | 密封 | |||
| 1.0 | 1.5 | 1.1 | ≤80℃ | 水、污水 |
| 1.6 | 2.4 | 1.76 | ||
| 零件名稱 | 閥體、閥蓋 | 閥瓣、彈簧 | 膜片 |
| 材料 | 鑄鐵、球墨鑄鐵、鑄鋼 | 不銹鋼 | 尼龍強化橡膠 |

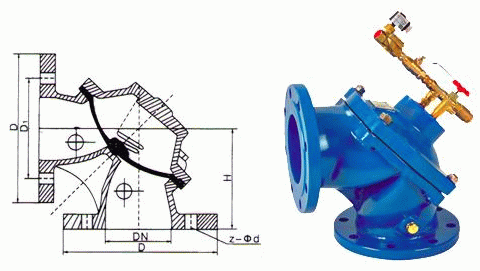

角式隔膜排泥閥外形結構圖：
角式隔膜排泥閥連接尺寸：
| 型號尺寸 | 100S、HB100S | |||
| 公稱通徑 | H | D | D1 | Z-∮d |
| 80 | 140 | 195 | 160 | 4-18 |
| 100 | 150 | 215 | 180 | 8-18 |
| 150 | 185 | 280 | 240 | 8-23 |
| 200 | 245 | 335 | 295 | 8-23 |
| 250 | 340 | 395 | 350 | 12-23 |
| 300 | 395 | 445 | 400 | 12-23 |

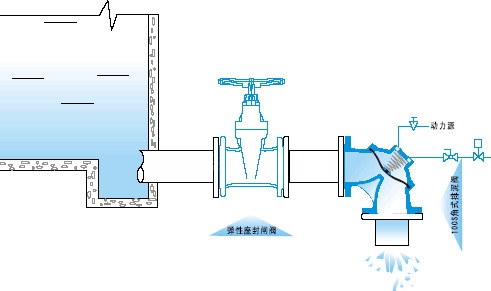

角式隔膜排泥閥安裝示意圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【角式隔膜排泥閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
