當前位置：首頁 >> 波紋管閥門 >> 美標波紋管閥門 >> 美標波紋管閘閥

更新時間 2025-5-10 0:27:15

美標波紋管閥門

美標波紋管閘閥

產品名稱：

美標波紋管閘閥

型號：

WZ41H

口徑：

DN15-300

壓力：

1.6-16.0MPa

材質：

鑄鋼、鍛鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【美標波紋管閘閥】

美標波紋管閘閥詳細介紹

美標波紋管閘閥應用：

美標波紋管閘閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。

美標波紋管閘閥優點：
1、結構合理、密封可靠、性能優良、造型美觀。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
。

3、
閥桿調質及表面氮化處理，有良好的抗腐及抗摩擦性能
。

4、雙重密封，性能更安全可靠
。

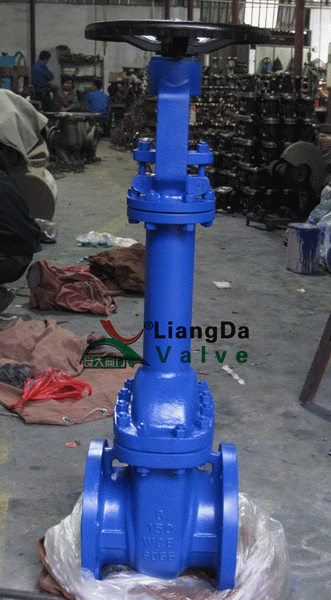

美標波紋管閘閥實物照片：

美標波紋管閘閥性能規范：

公稱壓力（LB）

殼體試驗壓力（MPa）

密封試驗壓力(MPa)

適用溫度(℃)

使用介質

150

3.0

2.2

≤350℃

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

美標波紋管閘閥技術規范：

結構形式

BB-BG-OS Y

驅動方式

手動

電動

設計標準

API1600、API6D

結構長度

ASME B16.10

連接法蘭

ASME B16.5

試驗和檢驗

API598、API6D

美標波紋管閘閥零件材料：

序號

名稱

材質

1

閥體

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

2

閥板

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

3

閥桿

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

4

墊片

柔性石墨+不銹鋼

5

雙頭螺栓

ASTM 193-B7、A320-B8、A193-B8M

6

六角螺母

ASTM A194-2H、A194-8、A194-8M

7

閥蓋

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

8

波紋管組件

ASTM A182-F304、F316、F321、F304L、F316L

9

填料

柔性石墨

10

填料壓蓋

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

11

支架

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

12

閥桿螺母

銅合金

13

手輪

ASTM A536 Gr.60-40-18、A216-WCB

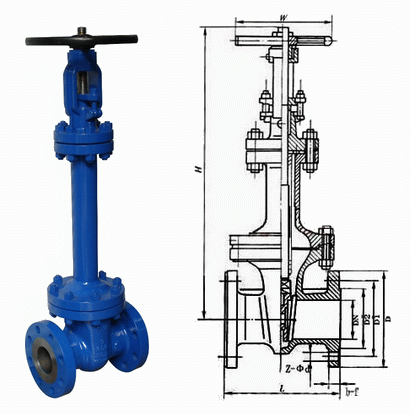

美標波紋管閘閥外形結構圖：

美標波紋管閘閥連接尺寸：

型號

WZ41-150LB

壓力

150LB

口徑

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

in

1/2

3/4

1

11/4

11/2

2

21/2

3

4

5

6

8

10

12

L

108

117

127

140

165

178

190

203

229

254

267

292

330

356

381

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

950

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量

8

9

10

15

22

30

42

55

70

100

140

180

250

350

450

型號

YDAWZ41-300LB

壓力

300LB

口徑

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

in

1/2

3/4

1

11/4

11/2

2

21/2

3

4

5

6

8

10

12

L

140

152

165

178

190

216

241

283

305

381

403

419

457

502

762

H

300

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量

9

10

12

18

25

38

53

70

88

125

175

225

310

440

560

型號

WZ41-600LB

壓力

600LB

口徑

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

in

1/2

3/4

1

11/4

11/2

2

21/2

3

4

5

6

8

10

12

L

165

190

216

229

241

292

330

356

432

508

559

660

787

838

889

H

200

210

250

260

290

370

398

440

490

530

580

670

760

850

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量

11

13

16

24

32

50

70

90

105

165

230

300

400

570

730

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【美標波紋管閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！

公稱壓力（LB）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤350℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

結構形式	BB-BG-OS Y
驅動方式	手動
驅動方式	電動
設計標準	API1600、API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598、API6D

序號	名稱	材質
1	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	閥板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	墊片	柔性石墨+不銹鋼
5	雙頭螺栓	ASTM 193-B7、A320-B8、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波紋管組件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	ASTM A536 Gr.60-40-18、A216-WCB

型號	WZ41-150LB
壓力	150LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	8	9	10	15	22	30	42	55	70	100	140	180	250	350	450

型號	YDAWZ41-300LB
壓力	300LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	300	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560

型號	WZ41-600LB
壓力	600LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	11	13	16	24	32	50	70	90	105	165	230	300	400	570	730
