當前位置：首頁 >> 陶瓷閥門
>> 陶瓷止回閥 >> 耐磨陶瓷止回閥 | 耐磨陶瓷止回閥 |
 |
產品名稱： | 耐磨陶瓷止回閥 | |||||
| 型號： | H44TC | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【耐磨陶瓷止回閥】 | |||||||
耐磨陶瓷止回閥詳細介紹
耐磨陶瓷止回閥產品概述：
耐磨陶瓷止回閥又稱耐磨陶瓷單向閥或耐磨陶瓷逆止閥，其作用是防止管路中的介質倒流，一般適用于含有固體顆粒的磨損性和沖刷性比較強的介質。旋啟式陶瓷止回閥的閥瓣和閥座及流體通道均內襯高性能增韌結構陶瓷材料，具有極好的耐磨損和耐沖刷性能。在管道中可任意角度安裝。耐磨陶瓷止回閥應用規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
法蘭尺寸 |
JB/T79.1 |
|
檢驗與試驗 |
JB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
Gb/T 12230 |
|
標志 |
Gb/T 12220 |
|
供貨 |
Jb/T 7928 |
|
序號 |
名稱 |
材料 |
1 |
閥體 |
WCB |
2 |
閥座 |
結構陶瓷 |
3 |
主體 |
WCB |
4 |
閥板 |
WCB+結構陶瓷 |
5 |
搖桿 |
WCB |
6 |
螺母 |
25 |
7 |
閥蓋 |
WCB |
8 |
流道 |
結構陶瓷 |

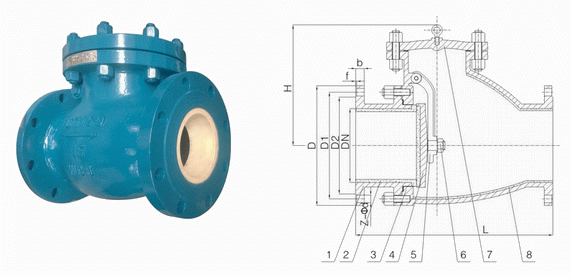

耐磨陶瓷止回閥外形結構圖：
耐磨陶瓷止回閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
Z-Φd |
100 |
1.0 |
292 |
220 |
180 |
156 |
22 |
270 |
8-Φ18 |
125 |
330 |
250 |
210 |
184 |
22 |
280 |
8-Φ18 |
|
150 |
356 |
285 |
240 |
211 |
24 |
290 |
8-Φ22 |
|
200 |
495 |
340 |
295 |
266 |
24 |
345 |
8-Φ22 |
|
250 |
622 |
395 |
350 |
319 |
26 |
412 |
12-Φ22 |
|
300 |
698 |
445 |
400 |
370 |
26 |
468 |
12-Φ22 |
|
350 |
787 |
505 |
460 |
429 |
26 |
524 |
16-Φ22 |
|
400 |
914 |
565 |
515 |
480 |
26 |
570 |
16-Φ26 |
|
100 |
1.6 |
292 |
220 |
180 |
156 |
22 |
270 |
8-Φ18 |
125 |
330 |
250 |
210 |
184 |
22 |
280 |
8-Φ18 |
|
150 |
356 |
285 |
240 |
211 |
24 |
290 |
8-Φ22 |
|
200 |
495 |
340 |
295 |
266 |
24 |
345 |
12-Φ22 |
|
250 |
622 |
405 |
355 |
319 |
26 |
412 |
12-Φ26 |
|
300 |
698 |
460 |
410 |
370 |
28 |
468 |
12-Φ26 |
|
350 |
787 |
520 |
470 |
429 |
30 |
524 |
16-Φ26 |
|
400 |
914 |
580 |
525 |
480 |
32 |
524 |
16-Φ30 |
