濾網式底閥
| 法蘭式底閥 |
 |
產品名稱： | 法蘭式底閥 | |||||
| 型號： | H42X | ||||||
| 口徑： | DN50-300 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 球墨鑄鐵、鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【法蘭式底閥】 | |||||||
法蘭式底閥詳細介紹
法蘭式底閥產品概述：
法蘭式底閥由閥體、閥蓋、閥瓣、密封圈和墊片等部件組成。底閥的閥瓣有單瓣、雙瓣和多瓣等幾個類型。底閥在接入管路后，液體介質從閥蓋方向進入閥體，液體的壓力作用于閥瓣，使得閥瓣被打開允許介質流過，當閥體內的介質壓力變化或消失時，閥瓣關閉阻止介質倒流。升降式底閥是一種節約能源的閥門，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋，起到了不易堵塞，主要應用在抽水的管路上。底閥其他名稱有：井底閥、吸水閥、濾水閥、蓮蓬頭、升降式底閥、法蘭井底閥、旋啟式底閥、法蘭旋啟式井底閥。底閥在閥蓋上設有多個進水口，并配有篩網，以減少雜物的流入，降低底閥的堵塞幾率。底閥雖然配有防堵塞篩網，但底閥一般是適用于清潔介質的，粘度和顆粒度過大的介質不宜使用底閥。底閥焊接在容器的最底部，從而可以達到較好的排空，清洗，消毒的效果。
法蘭式底閥工作原理：
法蘭式底閥非自灌式離心泵在啟動前，泵內必須灌滿水才能啟動。底閥主要應用于非自灌式離心泵抽水場合，安裝在吸入管路底端，完全淹沒在水中。底閥具有止回功能，吸入管路中的水只能向泵入口方向流動，不能返回吸入池，首次泵啟動時需要灌水，以后就不需要灌水了（事實上由于底閥的密封、加工質量問題，再次啟動也需要補一定的水量）。止回閥通常不能承受高壓，但是泵停機后出水側的水回流會產生很大的壓力，為防止底閥被破壞，有的底閥上安裝有泄壓管。
一般來說是不需要裝法蘭式底閥的，因為一般自吸泵的進口處都自身帶的有止回閥，也就是我們常說的單向閥，這樣泵在停止后，泵體內的液體就無法回流到原來的池子里，而且儲存在泵體內，所以第二次使用的時候就不需要加灌液體了。如果加裝了底閥以后效果會更好，因為如果有時候單向閥損壞了，還有底閥做為保障，不會出現空轉，而且加裝底閥以后也會有效的保證泵的有效吸程。另一種特殊情況，但如果吸入高度相差太大，或吸液管管徑過大，體積超過了自吸泵泵腔內的存液量，就不能正常工作了。這時必須要加裝底閥，保證自吸安全快速。
法蘭式底閥產品優點：
該底閥設計合理，制造工藝先進，安裝、使用、檢修方便。并具有摩擦阻力小，使用壽命長，節能等優點，廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。

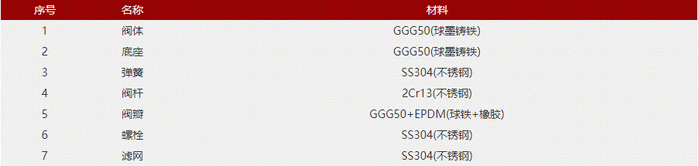

法蘭式底閥零部件材質：
法蘭式底閥外形結構圖：
法蘭式底閥連接尺寸：
DN 50 65 80 100 125 150 200 250 300
H 120 120 140 170 200 220 288 344 385
D 165 185 200 220 250 285 340 395 445
D1 125 145 160 180 210 240 295 350 400
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭式底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
