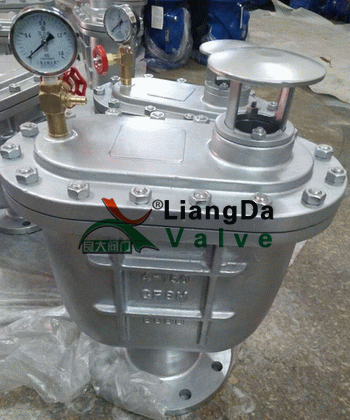

不銹鋼復合式排氣閥實拍圖與連接尺寸

發布時間：2016-12-14 來源地：http://m.sc160.net.cn

不銹鋼復合式排氣閥用于管路上的最高點有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體形成短路，使管道出水容量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓力會引起管道振動或破裂，排（吸）氣閥就迅速反空氣吸入客內，防止管道振動或破裂。
不銹鋼復合式排氣閥外形結構圖：

不銹鋼復合式排氣閥零件材料：

序號	名稱	材質
1	閥體	HT200
2	閥蓋	HT200
3	浮球	SUS 304
4	杠桿架	鑄銅ZH59
5	桿	鑄銅ZH59
6	塞頭	丁睛橡膠NBR

不銹鋼復合式排氣閥連接尺寸：

型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	H	L	L1	D	D1	D2	z-φd
CARX-1.0 CARX-1.6	20	375	290	180	105	75	55	4-12
	25	375	290	180	115	85	65	4-14
	50	480	360	205	160	125	100	4-14
	80	520	405	245	195	160	135	4-18
	100	530	405	245	215	180	155	4-18
