當前位置：首頁 >> 陶瓷閥門
>> 陶瓷止回閥 >> 對夾式耐磨陶瓷止回閥 更新時間 2025-5-10 0:34:41
陶瓷止回閥
| 對夾式耐磨陶瓷止回閥 |
 |
產品名稱： | 對夾式耐磨陶瓷止回閥 | |||||
| 型號： | H72TC | ||||||
| 口徑： | DN50-600 | ||||||
| 壓力： | 1.0-4.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼、A105N | ||||||
|
|||||||
| 您正在瀏覽：【對夾式耐磨陶瓷止回閥】 | |||||||
對夾式耐磨陶瓷止回閥詳細介紹
對夾式耐磨陶瓷止回閥產品概述：
對夾式耐磨陶瓷止回閥廣泛用于電力、石化、冶金、建材等工藝控制系統的干渣、干灰、水渣、水灰，使用溫度 ≤180℃，特料顆粒直徑≤50mm的輸送系統中防止介質倒流裝置。對夾式耐磨陶瓷止回閥工作原理：
對夾式耐磨陶瓷止回閥是防止介質倒流的自動閥門，流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟，介質倒流時靠閥瓣的自重或輔助機構自動關閉，以防止介質倒流保護設備的正常運行。該產品的閥瓣、閥座密封面的材料均采用結構陶瓷制造，提高了閥門的耐磨性與抗沖刷性，大大地延長了使用壽命。該產品在閥座上設有防止沖擊的結構，以保護閥座抗沖擊性。
對夾式耐磨陶瓷止回閥結構特點：
1、閥辨與閥座均采用高性能結構增韌陶瓷制造。
2、該品為手行式閘板結構。密封可靠、啟閉輕便、維修方便。
3、本品具有高耐磨、耐沖刷等特點。
4、適用于水管道安裝。
序號 |
名稱 |
材料 |
1 |
閥體 |
鑄鋼、不銹鋼、A105N |
2 |
閥座 |
結構陶瓷 |
3 |
閥瓣 |
WCB+結構陶瓷 |

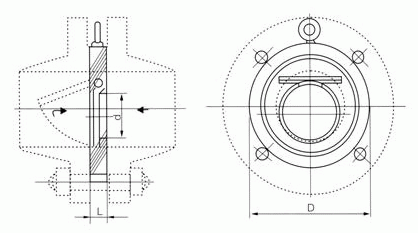

對夾式耐磨陶瓷止回閥外形結構圖：
對夾式耐磨陶瓷止回閥連接尺寸：
DN |
D |
L |
D |
||||
I型 |
II型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
200 |
140 |
29 |
43 |
271 |
275 |
286 |
293 |
250 |
188 |
29 |
43 |
275 |
331 |
343 |
355 |
300 |
216 |
38 |
50 |
330 |
386 |
403 |
420 |
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
500 |
406 |
65 |
80 |
596 |
620 |
627 |
631 |
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
